VIGUARD 4G CAM + SOLAR комплект автономного блока питания на солнечной панели и камеры 4G
Состав комплекта:

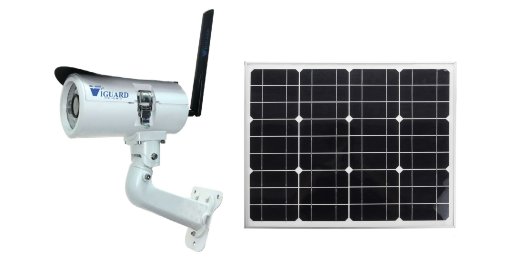

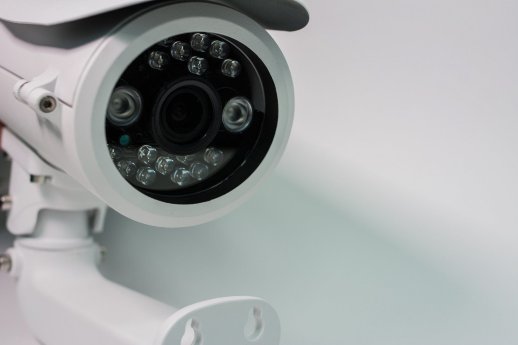

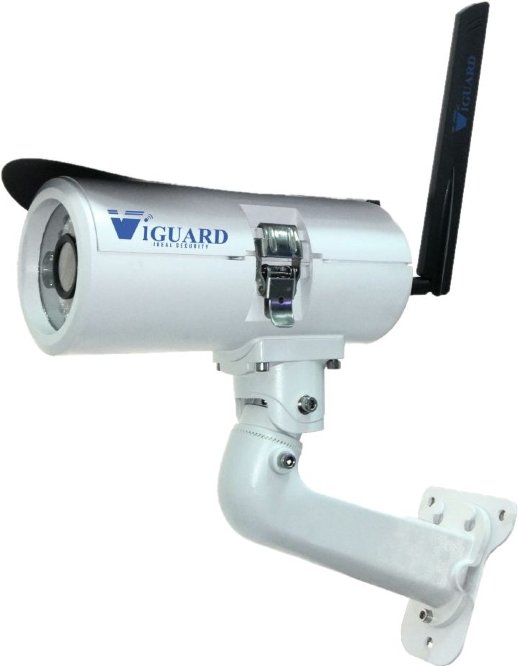

ViGUARD 4G CAM уличная беспроводная GSM камера
ViGUARD 4G cam позволяют организовать видеонаблюдение высокого разрешения в кратчайшие сроки, в любом месте.
Просмотр в реальном времени и доступ к архиву через WEB интерфейс, CMS, мобильные приложения.
В зависимости от поставленных задач камеры оборудованы 4G или Wi-Fi коммуникаторами.
Солнечная панель 100 Вт
Комплект устанавливается на опоры диаметром до 240 мм.
Крепление на опоры осуществляется с помощью шпилек М8х300.
АКБ в комплект не входит.
Комплект состоит из трех сборных частей:
- Узел основания
- Узел крепления панели
- Щиток с электроникой.
Название параметра | Значение параметра |
Мощность солнечной панели, Вт | 100 |
Напряжение выхода, В | 12 |
Ток выхода максимальный, А | 10 |
Емкость АКБ, Ач (зависит от требуемого времени резерва) | 7, 9, 12, 17 |
Количество АКБ, шт | 1 |
Ток заряда максимальный, А | 2,7 |
Угол установки солнечной панели, град | 45 |
Степень защиты оболочки по ГОСТ 14254-2015 | IP54 |
Габаритные размеры (ШхГхВ), мм, не более | 670 х 580 х 720 |
Масса нетто (брутто), кг, не более | 20 (22) |
КОМПЛЕКТ ПОСТАВКИ
Солнечная панель 100 Вт | 1 шт. |
Щит с монтажной панелью ЩМПг-25х30х15 IP54 | 1 шт. |
Контроллер заряда | 1 шт. |
Перемычка АКБ комплект | 1 шт. |
Комплект крепежа | 1 шт. |
Руководство по эксплуатации | 1 экз. |
Последовательность установки
1) Подготовка к установке: а) Распакуйте комплект.
б) Соедините упорную пластину панели с направляющей. Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.
в) Установите уголки крепления панели на упорную пластину панели Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.
г) Установите солнечную панель на уголки крепления панели.
Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.
2) Закрепите узел основания на опоре с помощью четырех упоров, закрепив его таким образом, чтобы в горизонтальной плоскости панель была направлена строго на юг. Необходимый крепеж – 8 шпилек М8х300, 16 шайб 8, 16 шайб Гровера 8 и 16 гаек М8.
3) Установите щиток с электроникой на основание. Необходимый крепеж – 4 болта М6, 4 шайбы 6, 4 шайбы Гровера 6 и 4 гайки М6.
ВАЖНО: В первую очередь к контроллеру подключить заряженную АКБ и только потом подключать солнечную панель и нагрузку.
Примечание: Перед подключением солнечной панели необходимо удалить разъемы MC4 с концов проводов «+» и «-», после чего
зачистить изоляцию на 10-15 мм. Провода необходимо проложить через специальные гермовводы на корпусе щитка.
Контроллер имеет защиту:
В цепи солнечной панели – от короткого замыкания и неправильного подключения
В цепи нагрузки – от перегрева, перегрузки и короткого замыкания. В случае перегрузки и короткого замыкания в цепи:
Автоматическое восстановление работы контроллера после срабатывания защиты: 5 сек. после первого срабатывания 10 сек. после второго срабатывания 25 сек. после третьего срабатывания 30 сек. после четвертого срабатывания После пятого срабатывания необходимо ручное включение контроллера или восстановление произойдет автоматически на следующий день.
РЕЖИМЫ РАБОТЫ:Для входа в меню настроек режима нагрузки необходимо осуществить длительное нажатие на кнопку в любом режиме отображения, значение на экране начнет мигать. Короткими нажатиями на кнопку установите режим работы №17. Для сохранения выбранных настроек и выхода из меню осуществите повторное длительное нажатие или подождите 10 секунд для автоматического сохранения и выхода из меню.
Режим №17: Нормально включенный. Напряжение на нагрузку подается постоянно.
Также, контроллер имеет возможность работы в дополнительных режимах:
Режим №00: Контроль освещенности. Когда пропадает прямой солнечный свет, и интенсивность света падает ниже порогового значения, контроллер после минутной задержки (устанавливается) включает работу нагрузки. Когда появляется солнечный свет, и его интенсивность превышает пороговое значение, контроллер
после минутной задержки отключает работу нагрузки.
Режимы №01-14: Контроль освещенности + контроль времени. Включение нагрузки происходит аналогично режиму «Контроль освещенности». Работа нагрузки отключается автоматически после установленного временного периода (устанавливается от 1 до 14 часов). Режим №15: Ручной режим. В этом режиме пользователь самостоятельно включает и отключает нагрузку путем нажатия кнопки. Время суток не имеет значения.
Режим №16: Режим отладки. В случае наличия светового сигнала и напряжения на солнечных модулях 6В нагрузка будет отключена. В случае отсутствия светового сигнала и напряжения на модулях 5В нагрузка будет включена. Данный режим позволяет быстро проверить корректность установки системы и осуществить поиск неисправностей.
Индикатор | Состояние | Значение |
Светится | Дневное время или заряд | |
Не светится | Ночь | |
Светится | Нагрузка включена | |
Не светится | Нагрузка выключена | |
Быстрое мигание | Короткое замыкание в нагрузке или перегрузка | |
Светится | Нормальное состояние аккумулятора | |
Мигает контур | Аккумулятор разряжен | |
Мигают три деления | Перезаряд |
МЕНЮ ЖК ЭКРАНА:
Циклически отображаемые на экране параметры Переключение происходит с интервалом 3 секунды
E0 | Нет ошибок |
E1 | Аккумулятор сильно разряжен |
E2 | Превышение напряжения на аккумуляторе |
E4 | Короткое замыкание в цепи нагрузки |
E5 | Перегрузка |
E6 | Перегрев контроллера |
